Działanie:
Czujnik wykrywa źródła promieniowania podczerwonego i analizując takie parametry, jak: ilość emitowanego ciepła oraz szybkość przemieszczania się obiektu decyduje o załączeniu
oświetlenia. Czujniki podczerwieni wykazują największą skuteczność działania w przypadku wykrywania ruchu w kierunku prostopadłym do osi czujnika i najmniejszą w przypadku ruchu
bezpośrednio w kierunku czujnika. Od momentu załączenia ciągły ruch powoduje trwałe załączenie oświetlenia. Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia. Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu, wyzwoli czas podtrzymania od początku.

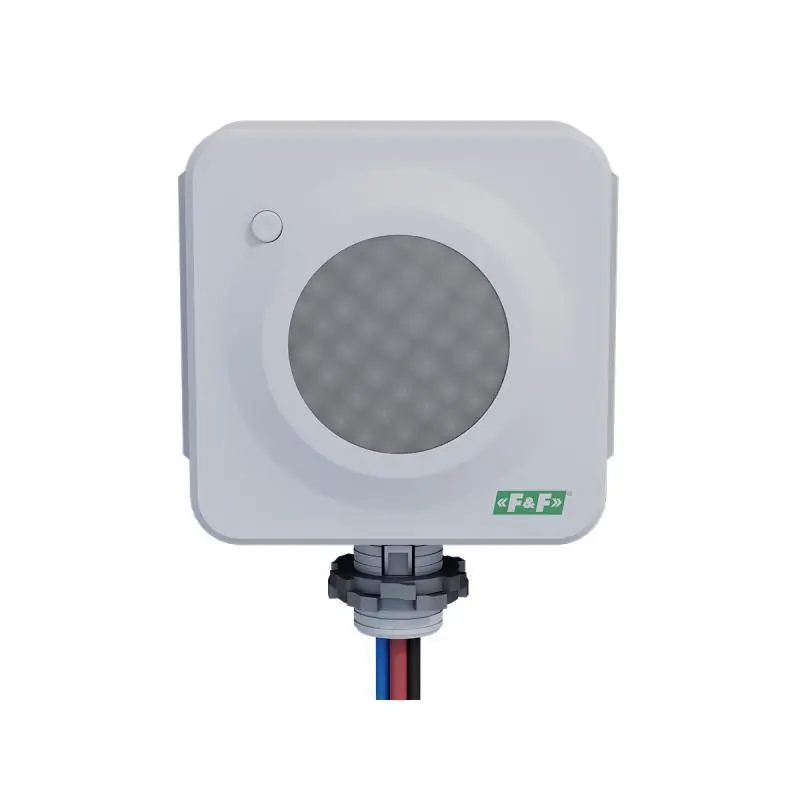

Dzięki zaawansowanej, cyfrowej technice przetwarzania sygnałów, czujnik DR-30M umożliwia detekcję ruchu w odległości do 30 m (montaż naścienny) i w okręgu o średnicy 20 m w przypadku montażu sufitowego (wysokość montażu 15 m). Czujnik ruchu wyposażony jest w programowany automat zmierzchowy uniemożliwiający załączenie oświetlenia w ciągu dnia.
Programowany jest również maksymalny zasięg detekcji orazczas załączenia oświetlenia
Dane techniczne:
- Napięcie zasilania 100÷277 V AC
- Maksymalny prąd obciążenia AC-1 16 A
- Maksymalne obciążenie ciągłe: 2300 W; chwilowe: 3000 W
- Czas wyłączenia 30 s÷20 min. (±10 s)
- Próg aktywacji zmierzchowej 10÷2000 Lx
- Detekcja ruchu 0,6÷1,5 m/s
- Kąt detekcji 80°
- Maksymalny zasięg detekcji (T˂ 22°C) montaż sufitowy średnica: 20 m; montaż naścienny: 30 m
- Wysokość montażu czujnika montaż sufitowy: 3÷15 m; montaż naścienny: 2÷3 m
- Rodzaj detekcji promieniowanie podczerwone
- Przyłącze zaciski śrubowe 1,5 mm²
- Moment dokręcający 0,3 Nm
- Pobór mocy czuwanie: 0,45 W; praca: 1 W
- Temperatura pracy -10÷40°C
- Wymiary obudowa: 90×82 mm, h: 48 mm; obudowa z uchwytem: 90×104 mm, h: 48 mm
- Montaż natynkowy
- Stopień ochrony IP40
