Przeznaczenie

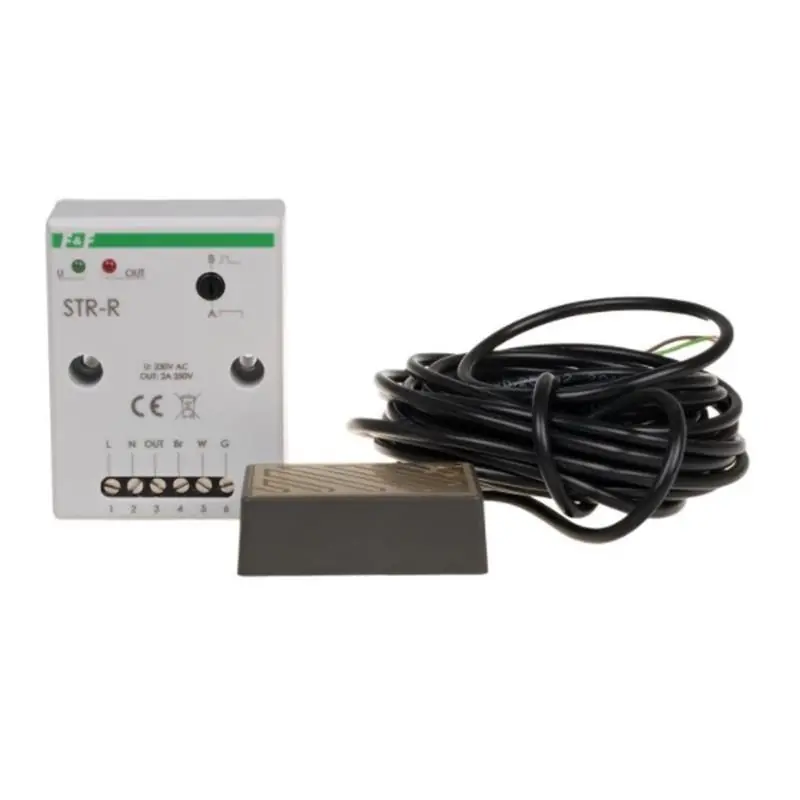

Sterownik STR-R wraz z zewnętrznym czujnikiem opadów przeznaczony jest do wykrywania opadów deszczu. W połączeniu ze sterownikami rolet STR-3 lub STR-4 umożliwia zbudowanie systemu, w którym w przypadku wystąpienia opadów zostaną zamknięte rolety okienne lub zwinięte markizy.
Działanie
Sterownik pracuje w dwóch trybach:
Tryb ciągły
W momencie rozpoczęcia opadów wewnętrzny styk przekaźnika zamyka się i pozostaje zamknięty przez cały czas trwania opadów. W połączeniu ze sterownikami rolet STR-3 i STR-4 tryb taki zapewnia zamknięcie rolet w momencie pojawienia się deszczu i zablokowanie ich w pozycji zamkniętej, aż do momentu zakończenia opadów.
Tryb impulsowy
W momencie rozpoczęcia opadów wewnętrzny styk przekaźnika zamyka się na czas ok. 1,5 s przekazując do sterowników rolet jednorazowy rozkaz zamknięcia. W połączeniu ze sterownikami rolet STR-3 i STR-4 tryb taki zapewnia zamknięcie rolet w momencie pojawienia się deszczu, ale później użytkownik ma możliwość podniesienia rolet w dowolnym momencie.
Wybór trybu pracy realizowany jest za pomocą pokrętła na znajdującego się na elewacji sterownika.
Dane techniczne:
sterownik
- zasilanie 100÷265V AC
- styk zamknięcie przekaźnika powoduje
- pojawienie się poziomu linii N
- maks. obciążenie (AC-1) 2A / 230V
- pobór mocy: stan czuwania <0,2W; praca <0,6W
- temperatura pracy (bez kondensacji pary) -15÷50°C
- połączenia zewnętrzne max. 2,5mm²
- max. moment dokręcający 0,4 Nm
- sygnalizacja
- zasilania LED zielona U
- opady i załączenie przekaźnika LED czerwona OUT
- przyłącze zaciski śrubowe 2,5mm²
- wymiary 67×50×26mm
- izolacja (zasilanie-czujnik-styk) ≥500V
- montaż dwa wkręty do podłoża
- stopień ochrony IP20
czujnik opadów
- wymiary 55×50×13mm
- zasilanie 8÷32V DC
- przewód 3× 0,25mm² / l= 5m
- wymiary otwór pod wkręt Ø3 / taśma klejąca
- położenie <30°
- stopień ochrony IP65
| Napięcie | 230V |
| Montaż | natynkowy |
