Zastosowanie

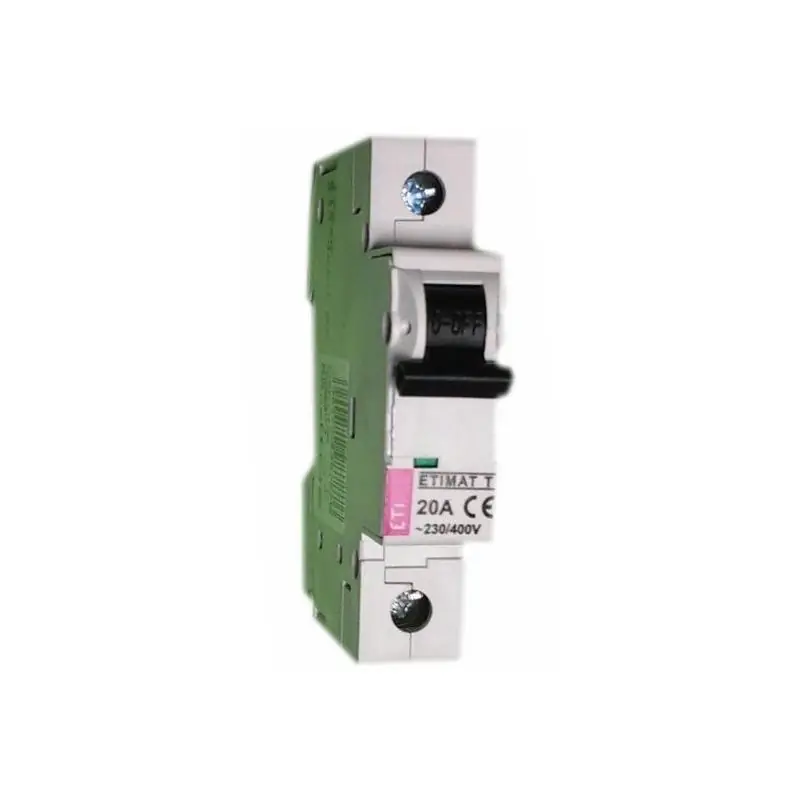

Ogranicznik mocy ETIMAT T (wyłącznik nadprądowy) jest przeznaczony do montażu w rozdzielnicy jako zabezpieczenie przedlicznikowe.
Zadaniem tego zabezpieczenia jest selektywne wyłączanie w stosunku do zabezpieczenia nadprądowego odbiorcy Z4.
Prąd znamionowy ogranicznika mocy ETIMAT T dobiera się do mocy przyłączeniowej/umownej odbiorcy.
Ograniczniki mocy ETIMAT T w zakresie swoich prądów znamionowych zastępują wyłączniki selektywne.
Ogranicznik mocy ETIMAT T jest wyłącznikiem nadprądowym pozbawionym członu zwarciowego i posiada tylko człon przeciążeniowy (termiczny).
Wyłącznik zaplombowany (zablokowany dostęp do jego zacisków prądowych) instaluje się w rozdzielnicy tak, aby jego dźwignia napędowa była dostępna dla odbiorcy, który w razie samoczynnego zadziałania na skutek przekroczenia mocy przyłączeniowej lub z innych powodów może go samodzielnie załączyć bez wzywania ekipy zakładu energetycznego.
Zalety:
- ogranicza (limituje) pobór energii elektrycznej
- zapewnia selektywność przeciążeniową z innymi aparatami nadprądowymi
- posiada możliwość plombowania.
Dane techniczne
- Napięcie znamionowe UN: 230V AC
- Prądy znamionowe IN: 10A
- Ilość biegunów: 1P
- Napięcie znamionowe izolacji Ui: 500V
- Stopień ochrony: IP20
- Zwarciowa zdolność wyłączania: 6 kA
- Zakres temperatury pracy: -25°C do +50°C
- Wilgotność otoczenia 50% przy temp. 40°C i 90% przy temp. 20°C
- Przyłączalność przewodów 1-25 mm2 , max. 3 Nm
- Zgodność z normami: PN – EN 60898-1:2007
| Napięcie | 230V |
| Montaż | szyna DIN |
| Ilość modułów | 1 |
| Ilość amper [A] | 10 |
| Zdolność zwarciowa | 6 kA |
