Konfiguracja styków: 1 styk zwierny (NO)
Prąd obciążenia: 16 A (120 A/20 ms)
Napięcie zasilania: 100÷265 V AC

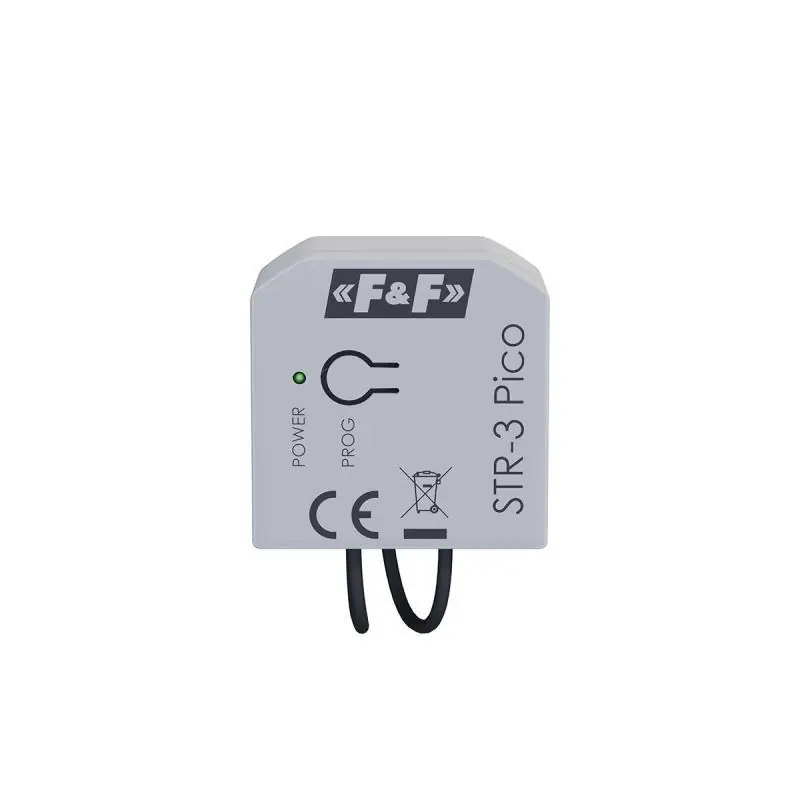

Przekaźnik elektromagnetyczny w obudowie do bezpośredniego montażu w puszce podtynkowej Ø60.
Wersja z indeksem „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: lampy LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.
Podanie napięcia zasilania na styki 1-3 powoduje załączenie przekaźnika (zamknięcie styku pomiędzy zaciskami 5-6). Po zaniku napięcia zasilania styk zostaje otwarty.
Cewka przekaźnika zasilana jest napięciem 230 V, styk przekaźnika odseparowany galwanicznie od zasilania cewki przekaźnika.
PP-1Z-LED Pico może współpracować z przyciskami podświetlanymi.
Dane techniczne:
- Napięcie zasilania 100÷265 V AC
- Maksymalny prąd obciążenia AC-1 16 A (120 A/20 ms)
- Element wykonawczy przekaźnik
- Konfiguracja styków 1 × NO
- Separacja styku TAK
- Trwałość łączeniowa mechaniczna min. 5×10⁶ cykli
- Przyłącze zaciski śrubowe 2,5 mm²
- Moment dokręcający 0,4 Nm
- Pobór mocy 0,15 W czuwanie /0,6 W praca
- Temperatura pracy -25 ÷ 50 °C
- Wymiary 35×36×19 mm
- Montaż w puszce podtynkowej Ø60
- Stopień ochrony IP20
| Stopień ochrony | IP20 |
| Montaż | na szynie |
| Napięcie zasilania | 100÷265 V AC |
