Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
Z wejściami sterującymi ZAŁĄCZ WSZYSTKO i WYŁĄCZ WSZYSTKO
Przeznaczenie:

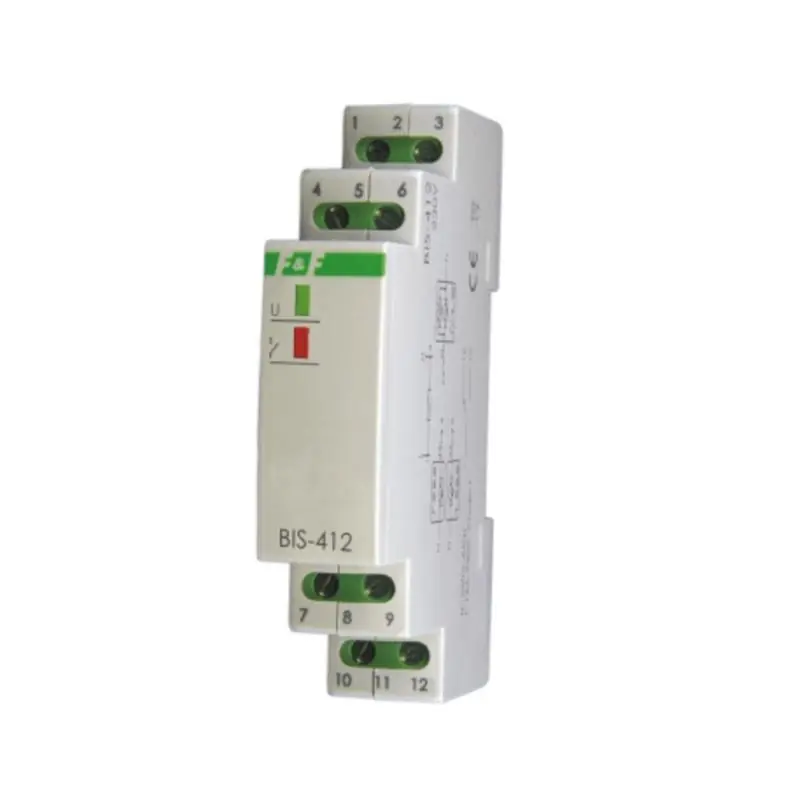

Elektroniczny bistabilny przekaźnik impulsowy BIS- 412 przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego. Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników. BIS- 411 230V może współpracować z wyłącznikami podświetlanymi.
Działanie:
Sterowanie lokalne
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego z grupy sterowania lokalnego. Styk przekaźnika przełączany jest w pozycję 7-10. Po następnym impulsie nastąpi wyłączenie odbiornika (styk powraca do pozycji 7-12).
Sterowanie centralne
WYŁĄCZ WSZYSTKIE – po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan – wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-12.
ZAŁĄCZ WSZYSTKIE – po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego nastąpi włączenie wszystkich odbiorników (bez względu na ich stan – wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-10.
UWAGA!
BIS-412i 230V mogą współpracować z przyciskami podświetlanymi (ΣI<5mA).
Dane techniczne
- zasilanie
- BIS-412i 230V
- styk / prąd obciążenia AC-1
- BIS-412i 230V separowany 1×NO
- impuls sterujący 230V 180÷265V AC <20mA
- maks. prąd przycisków sterujących Σ5mA
- opóźnienie zadziałania 0,1÷0,2s
- sygnalizacja zasilania LED zielona
- sygnalizacja załączenia styku LED czerwona
- pobór mocy
- stan czuwania 0,15W
- stan załączenia 0,6W
- temperatura pracy -25÷50°C
- przyłącze zaciski śrubowe 2,5mm²
- moment dokręcający 0,4Nm
- wymiary 1 moduł (18mm)
- montaż na szynie TH-35mm
- stopień ochrony IP20
| Napięcie | 230V |
| Montaż | szyna DIN |
