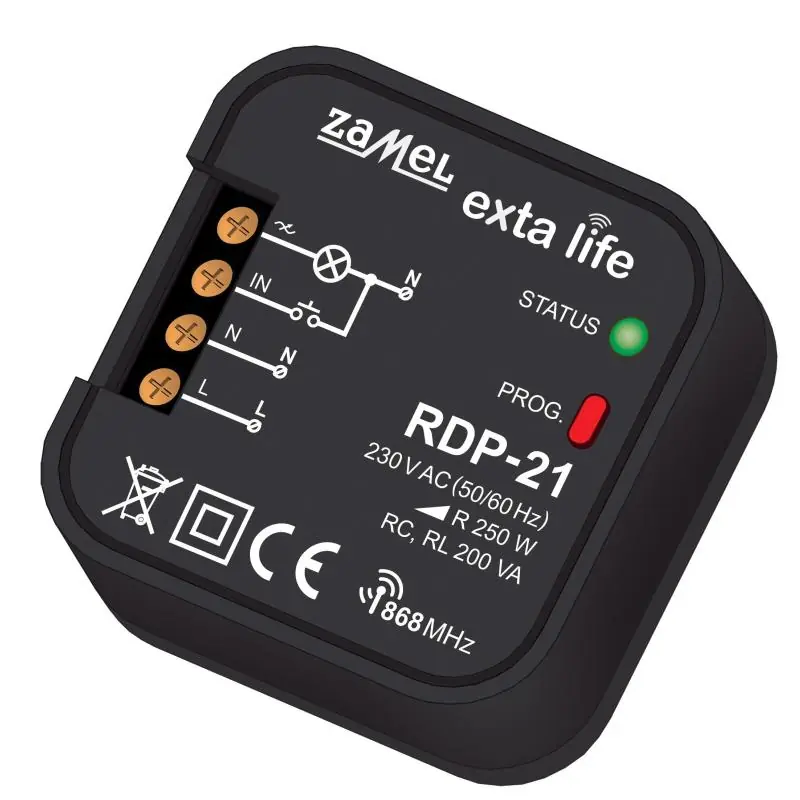

Ściemniacz RDP-21 przeznaczony do regulacji natężenia oświetlenia lamp wyposażonych w konwencjonalne żarówki żarowe i halogenowego 230V AC oraz źródła światła zasilane przez transformator elektroniczny lub toroidalny. Zmiana natężenia oświetlenia jest możliwa także dla wybranych ściemnialnych żarówek LED i ściemnialnych świetlówek CFL. Sterowanie ściemniaczem może być prowadzone bezprzewodowo z poziomu nadajników lub kontrolera EXTA LIFE oraz przewodowo z poziomu łącznika pojedynczego monostabilnego lub bistabilnego. Do sterowania przewodowego wykorzystuje się wejście IN konfigurowane w aplikacji mobilnej. Dzięki komunikacji dwukierunkowej pomiędzy odbiornikiem a kontrolerem aktualny stan ściemniacza wskazywany jest w aplikacji mobilnej (stan ON/OFF + poziom natężenia oświetlenia w %). Taki sposób komunikacji umożliwia także parametryzację odbiornika oraz zdalne dopisywanie nadajników (bez fizycznego dostępu do odbiornika). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. RDP-21 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu EXTA LIFE. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera. Programowane czasy rozjaśniania i ściemniania oraz ustawiany minimalny i maksymalny poziom świecenia dodatkowo zwiększają funkcjonalność ściemniacza.
Dane techniczne:
- Znamionowe napięcie zasilania: 230 V AC
- Częstotliwość znamionowa: 50 / 60 Hz
- Znamionowy pobór mocy: 0,50 W
- Ilość kanałów: 1
- Rodzaj sterowania: bezprzewodowe i przewodowe
- Transmisja: radiowa – pasmo ISM 868 MHz ( 868,50 MHz )
- Sposób transmisji: dwukierunkowa – 9600 bps
- Kodowanie: algorytm oparty o klucz 128 bitowy
- Zasięg działania: do 330 m w terenie otwartym
- Sygnalizacja optyczna (transmisja / programowanie): dioda LED zielona
- Maksymalna ilość sparowanych przycisków: 96 par
- Informacja o aktualnym stanie odbiornika: tak – w aplikacji mobilnej EXTA LIFE (stan ON / OFF + wartość % natężenia oświetlenia)
- Tryby pracy przy współpracy z nadajnikami systemu
- EXTA LIFE: jednoprzyciskowy, dwuprzyciskowy, czasowy, komfortowy
- Tryby pracy przy współpracy z kontrolerem EFC-01: załączenie, wyłączenie, regulacja natężenia oświetlenia (suwak), czasowy, maksymalnie 4 ustawienia ulubione
- Ilość wejść zewnętrznych: 1
- Pamięć poziomu: tak
- Współpraca z łącznikami*: monostabilnymi (przyciski), bistabilnymi
- Tryby pracy dla wejścia zewnętrznego (łącznik monostabilny):
- załączenie do ostatniego ustawionego poziomu
- załączenie na 100% jasności
- regulacja jasności
- czasowy
- Tryb pracy dla wejścia zewnętrznego (łącznik bistabilny):
- załączenie do ostatniego ustawionego poziomu
- załączenie na 100% jasności
- wyłączenie, załączenie czasowe
- zmiana stanu łącznika powoduje zmianę stanu wyjścia na stan przeciwny
- Zakres nastawy czasu**: 1 s – 18 h
- Element sterujący: 2 x tranzystory MOSFET
- Sposób sterowania: „leading edge” – załączenie wyjścia w „0”
- Wspierane obciążenia:
- konwencjonalne żarowe i halogenowe 230 VAC
- oświetlenie 12 V zasilane przez transformator elektroniczny (ELV)
- oświetlenie 12 V zasilane przez transformator magnetyczny (MLV)
- wybrane ściemnialne żarówki LED oraz ściemnialne świetlówki CFL
- Maksymalna moc obciążenia:
- 250 W dla obciążeń R – żarówki konwencjonalne i halogenowe
- 200 VA dla obciążeń RC oraz RL – transformatory elektroniczne, ściemnialne LED i CFL, transformatory magnetyczn
- Temperaturowy zakres pracy: -10 ÷ +55 °C
- Stopień ochrony obudowy: IP20
- Klasa ochronności: II
- Wymiary: 47,5 x 47,5 x 20 mm
- Waga: 0,040 kg
Zgodność z normami:
- PN-EN 60669, PN-EN 60950, PN-EN 61000
- PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2
* typ łącznika konfigurowany z poziomu aplikacji mobilnej exta life
** osobno programowany czas dla nadajników radiowych, dla wejścia zewnętrznego oraz dla sterowania z poziomu aplikacji exta life
